  [TUTO] Démontage L96 WELL

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
jben
Moderateur
Moderateur
avatar

Messages : 994
Date d'inscription : 26/09/2012
Age : 26
Localisation : caen

MessageSujet: [TUTO] Démontage L96 WELL   Sam 8 Déc - 19:18

bonsoir camarades airsofteurs

EN BREF

voila comme zephir m'a passé son l96 pour effectuer un gros upgrade (hop up canon précision ressort) je me suis attaqué  au démontage de son l96 alors c'est parti  Twisted Evil

aparté airsoft

le l96 well est une réplique dont la toute première version appelé warrior un a été commercialisé en 2007 sous l’appellation WELL MB 01 nous serons ici face a une version AW 338 (AW pour artic warfare) une version avec de légères modifications extérieures par rapport au modèle d'origine l96 le tout repacké par ASG

commençons

la matériel nécessaire

la réplique bien sur

un jeux de clé BTR

un chiffon de préférence blanc sur lequel on déposera toute la visserie et autres petites pièces

des tournevis plats et cruciformes

EN OPTION des chocolats de noel  santa  santa  santa  santa




etape n°1

la plus simple de toute les étapes retirer tout les accessoires  Laughing  Laughing  Laughing  (ici la sangle et la lunette)



étape n°2

il faut séparer le corps du reste de la réplique pour cela utiliser votre clé btr et dévisser les 2 vis situés devant le pontet et derrière le puit de chargement






la réplique est maintenant séparé en 2

maintenant débarrasser le corps de la table de travail on va maintenant s'occuper de l'autre partie pour cela faites coulisser cette pièce qui bloque lie le bloc détente au levier d'armement



une fois cette pièce retiré il vous suffit de lever puis tirer vers l’arrière votre levier d'armement





un fois cette opération terminé il faut séparer le bloc détente du corps pour cela retirez les 2 vis cruciformes situé de chaque coté du bloc






le bloc détente est maintenant séparé du reste



il faut maintenant retirer cette pièce qui fait liaison entre le canon externe et le corps pour ce faire utilisez un tournevis cruciforme




l'étape suivante consiste a extraire le canon externe il faut retirer les 2 vis cruciformes



vous pouvez ensuite retirer le canon externe qui contient le canon interne ainsi que la chambre hop up et la il faut forcer un peu quand meme en effet contrairement au  autres version de bolt well le canon externe n'est pas vissé mais monté a force donc en enlevant la canon externe ou bousille la peinture  Neutral  Neutral  Neutral  Neutral



a partir de la faites coulisser la chambre hop up avec un tournevis pour sortir le canon interne et le système hop up



on va maintenant s'attaquer au démontage du hop up  retirer la lamelle métallique qui a pour fonction de maintenant le bucking sur le joint la lamelle est maintenue par une goupille



ensuite dévissez cette bague qui lie le canon a la chambre hop up



vous pouvez maintenant retirer le canon + le joint de la chambre hop up



voila le l96 est entièrement démonté

NOTE IMPORTANTE LES PIÈCES MOBILES

le bloc détente

le bloc détente est la partie essentielle de cette réplique sans elle impossible de faire marcher le piston la pièce well est d'une qualité douteuse j'entends au niveau de la finition je n'ai pas vu l'interne mais le bloc détente tiens avec 2 vis et ce point de plastique pour assurer un durée de vie correcte a ce bloc il faut installer un ressort moins raide



l'ensemble piston spring guide  est de très médiocre qualité le ressort a carrément creusé dans le spring guide c'est pour vous dire  Shocked  Shocked



le joint hop la pièce qui fait d'un snipe un objet de précision mais vu la dureté du caoutchouc je crois que seul chuck norris aura de l'effet hop up



on remercie quand même chuck d'avoir participé a ce tuto



le tuto sera édité par le montage d'une chambre hop up pdi + un ressort + un canon prometheus 500 mm et le joint hop up firefly

EDIT DU 13/01/2013

voila la suite du tuto concernant le montage des diverses pièces alors c'est parti  cheers

vont être montés les pièces suivantes

canon prometheus 6.03 500 mm compatibles m14

joint hop up firefly qui a la particularité de posséder des lèvres qui liftent les billes

un chambre hop up PDI compatible l96

des barells spacers laylax



étape numéro 1

il faut installer le joint hop hup je vous conseille de mettre un coup du lubrifiant comme c'est du caoutchouc ça coulisse mieux sur le canon (ne voyez dans cette phrase aucune allusion a caréctére sexuel merci  Laughing )

une fois le joint installé mettez du téflon dessus qui améliorera l’étanchéité a coup sur n'en mettez pas 10 mètres 2 à 3 tours suffisent ça donne ça



étape 2 préparation de la chambre hop up

alors cette étape la demande du calme ZEN quoi parce qui faut mettre en place un joint de 8 et 6 mm a l'intérieur de la chambre hop up je vous conseil pour l'installation d'utiliser la clé allen fourni dans le kit pdi ça facilitera la mise en place des joints

schéma d'installation



ensuite positionnez correctement votre ensemble canon joint téflon dans la chambre hop up et la bague de maintien argentée puis ajoutez les 2 vis de pression de 3x3 mm



etape 3 installation du rubber

installez le rubber comme sur la photo



rabattez ensuite les 2 lamelles métalliques et installez le dernier joint torique de 15 mm de diamètre

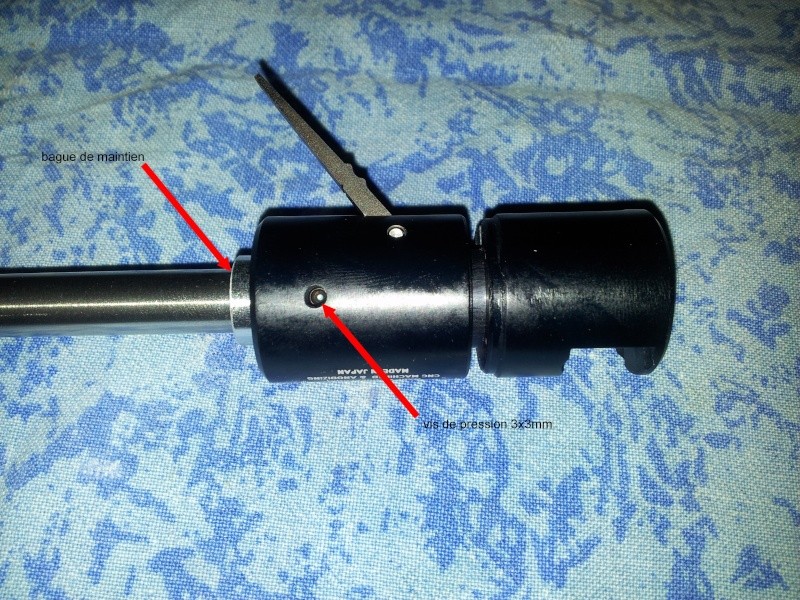

il faut maintenant installer les 2 dernières vis de pression qui serviront a régler le hop up



dernière étape installer le petit ressort pour cela comprimez le et mettez un morceau de scotch



il ne reste plus qu'a installer les barrels spacer comme vous le sentez et c'est fini  cri


________



_________
- Vous venez de flinguer un hélicoptère avec une voiture !
- J’avais plus de balles. John Mc Clane

JBEN technicien matériel et responsable chrony du N.A.C  Cool



Dernière édition par jben le Sam 5 Oct - 13:50, édité 8 fois
Revenir en haut Aller en bas
Zephir

avatar

Messages : 469
Date d'inscription : 23/10/2011
Age : 34
Localisation : Le Pin

MessageSujet: Re: [TUTO] Démontage L96 WELL   Sam 8 Déc - 19:41

Vandale! mon pauvre aw308, envoi des chocolats pour noyer mon chagrin!

________



_________
'Je suis invisible, je respire lentement, j'ajuste mon tir...
Je suis un buisson... je suis un buisson...
...
Hey me pisse pas dessus!'
Revenir en haut Aller en bas
DOOMER
Admin
Admin
avatar

Messages : 1882
Date d'inscription : 21/10/2011
Age : 39
Localisation : st etienne la thillaye (calvados)

MessageSujet: Re: [TUTO] Démontage L96 WELL   Sam 8 Déc - 20:08


________



_________
Houga ou pas houga?That is the question.....;-)

DOOMER; Vice-président du N.A.C.


Dernière édition par DOOMER le Dim 9 Déc - 18:15, édité 1 fois
Revenir en haut Aller en bas
http://n-a-c.jtkc.org
Snake
Moderateur
Moderateur
avatar

Messages : 1704
Date d'inscription : 21/10/2011
Age : 39
Localisation : Blonville sur mer

MessageSujet: Re: [TUTO] Démontage L96 WELL   Dim 9 Déc - 11:17

Beau boulot !

________



_________
Snake, Président du N.A.C
" Si tu sens que ça pique, le Snake n'est pas loin... "



Revenir en haut Aller en bas
jben
Moderateur
Moderateur
avatar

Messages : 994
Date d'inscription : 26/09/2012
Age : 26
Localisation : caen

MessageSujet: Re: [TUTO] Démontage L96 WELL   Dim 13 Jan - 14:51



TUTO édité Very Happy

________



_________
- Vous venez de flinguer un hélicoptère avec une voiture !
- J’avais plus de balles. John Mc Clane

JBEN technicien matériel et responsable chrony du N.A.C  Cool

Revenir en haut Aller en bas
Shyygo
Moderateur
Moderateur
avatar

Messages : 114
Date d'inscription : 12/07/2012
Age : 24
Localisation : Touques

MessageSujet: Re: [TUTO] Démontage L96 WELL   Dim 13 Jan - 17:43

jolie tuto ! je suppose que le prochaine snipe qui passe c'est le mien ? ^^

________



_________
"Que l’ennemi ne sache jamais comment vous avez l’intention de le combattre, ni la manière dont vous vous disposez à l’attaquer ou à vous défendre" Sun Tzu , "L'Art de la Guerre " !
Revenir en haut Aller en bas
DOOMER
Admin
Admin
avatar

Messages : 1882
Date d'inscription : 21/10/2011
Age : 39
Localisation : st etienne la thillaye (calvados)

MessageSujet: Re: [TUTO] Démontage L96 WELL   Dim 13 Jan - 17:44

Citation :
TUTO édité

Et pas qu'un peu Exclamation


________



_________
Houga ou pas houga?That is the question.....;-)

DOOMER; Vice-président du N.A.C.
Revenir en haut Aller en bas
http://n-a-c.jtkc.org
jben
Moderateur
Moderateur
avatar

Messages : 994
Date d'inscription : 26/09/2012
Age : 26
Localisation : caen

MessageSujet: Re: [TUTO] Démontage L96 WELL   Dim 13 Jan - 18:10

Shyygo a écrit:
jolie tuto ! je suppose que le prochaine snipe qui passe c'est le mien ? ^^

le temps de ma laisser évacuer le l96 a zephir le g 36 d'hornet le pompe d'hornet et ca sera a toi Cool Cool Cool Cool Cool

________



_________
- Vous venez de flinguer un hélicoptère avec une voiture !
- J’avais plus de balles. John Mc Clane

JBEN technicien matériel et responsable chrony du N.A.C  Cool

Revenir en haut Aller en bas
Zephir

avatar

Messages : 469
Date d'inscription : 23/10/2011
Age : 34
Localisation : Le Pin

MessageSujet: Re: [TUTO] Démontage L96 WELL   Dim 13 Jan - 19:20

Merci jben.
J'ai bien tout lu mais j'ai rien compris ....
Donc je me dis que le NAC est fier d'avoir à nos côtés ^^
J'ai hâte de voir ce que les tirs testent donneront =)

bravo Tu déchires, c'était un gros chantier ^^

________



_________
'Je suis invisible, je respire lentement, j'ajuste mon tir...
Je suis un buisson... je suis un buisson...
...
Hey me pisse pas dessus!'
Revenir en haut Aller en bas
DOOMER
Admin
Admin
avatar

Messages : 1882
Date d'inscription : 21/10/2011
Age : 39
Localisation : st etienne la thillaye (calvados)

MessageSujet: Re: [TUTO] Démontage L96 WELL   Dim 13 Jan - 19:51

Le coût total de cet upgrade Question

________



_________
Houga ou pas houga?That is the question.....;-)

DOOMER; Vice-président du N.A.C.
Revenir en haut Aller en bas
http://n-a-c.jtkc.org
jben
Moderateur
Moderateur
avatar

Messages : 994
Date d'inscription : 26/09/2012
Age : 26
Localisation : caen

MessageSujet: Re: [TUTO] Démontage L96 WELL   Dim 13 Jan - 20:01

Zephir a écrit:
Merci jben.


bravo Tu déchires, c'était un gros chantier ^^

un chantier tezllement enorme que j'ai pensé louer un grue pour transporter le canon de ma chambre a mon salon Laughing Laughing Laughing Laughing Laughing

sinon pour réponde a doomer cout total de l'upgrade 216 € avec les frais de port c'est cher mais c'est pas de la piéce cheap quoi les canon prometheus sont pas donnés la chambre hop up pdi non plus tu paye la qualité quand tu vois la tronche de la chambre hop up well et la pdi tu te rends compte qu'il y a de l’investissement Cool

________



_________
- Vous venez de flinguer un hélicoptère avec une voiture !
- J’avais plus de balles. John Mc Clane

JBEN technicien matériel et responsable chrony du N.A.C  Cool

Revenir en haut Aller en bas
DOOMER
Admin
Admin
avatar

Messages : 1882
Date d'inscription : 21/10/2011
Age : 39
Localisation : st etienne la thillaye (calvados)

MessageSujet: Re: [TUTO] Démontage L96 WELL   Dim 13 Jan - 20:03

Y'a pas photo Exclamation

Il manque plus qu'une petite review sur la "bête" pour se donner une idée Wink

________



_________
Houga ou pas houga?That is the question.....;-)

DOOMER; Vice-président du N.A.C.
Revenir en haut Aller en bas
http://n-a-c.jtkc.org
jben
Moderateur
Moderateur
avatar

Messages : 994
Date d'inscription : 26/09/2012
Age : 26
Localisation : caen

MessageSujet: Re: [TUTO] Démontage L96 WELL   Dim 13 Jan - 20:37

DOOMER a écrit:
Y'a pas photo Exclamation

Il manque plus qu'une petite review sur la "bête" pour se donner une idée Wink

bah le temps de tout remonter et je te fait ca Wink
